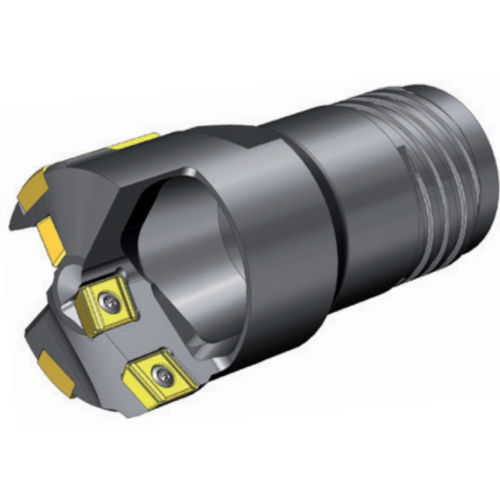

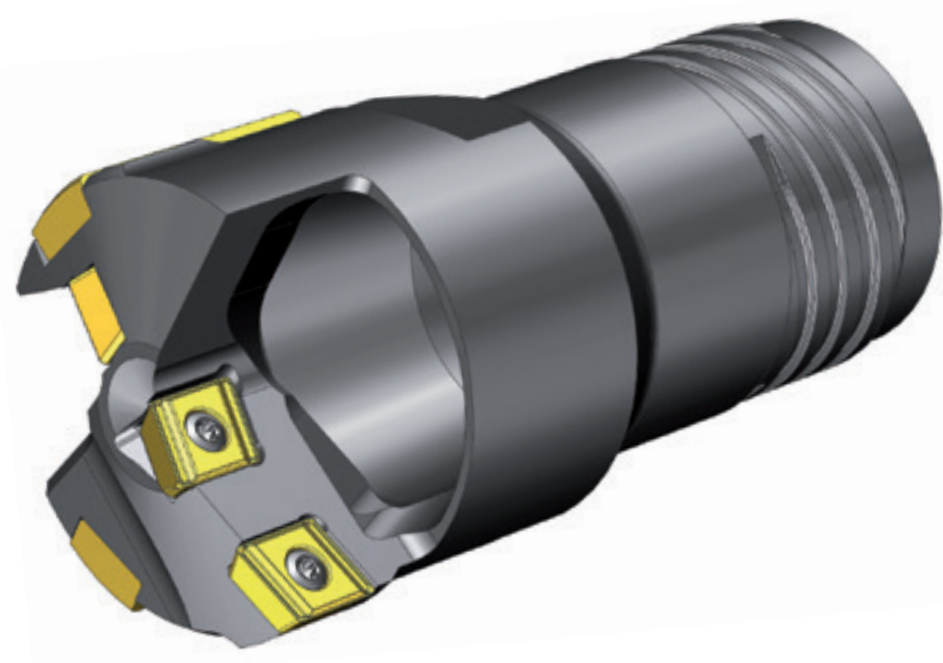

Твердосплавная сверлильная головка Type70A BTA — модульная и настраиваемая

Обзор продукта

Сверлильная головка BTA Type70A представляет собой вершину модульной технологии глубокого сверления отверстий большого диаметра. Этот инновационный инструмент, оснащенный сменными твердосплавными лезвиями и направляющими полосами, обеспечивает непревзойденную гибкость и экономичность. Каждая головка изготавливается по индивидуальному заказу в соответствии с вашими точными спецификациями диаметра в диапазоне 25,00–65,00 мм, что обеспечивает идеальную посадку и производительность в соответствии с вашими конкретными требованиями.

Тип 70A — твердосплавная сверлильная головка премиум-класса в нашей обширной линейке продукции BTA, предназначенная для тяжелых условий промышленного применения, где точность, долговечность и экономичность эксплуатации имеют первостепенное значение. Его модульная конструкция делает его разумной долгосрочной инвестицией для любой серьезной обработки.

Технические характеристики

Модель продукта: Тип70А
Тип: Сверлильная головка BTA с модульной конструкцией
Диапазон диаметров инструмента: 25,00–65,00 мм (изготавливается по индивидуальному заказу)
Ключевая особенность: сменные твердосплавные лезвия и направляющие планки.
Конструкция: Корпус из высококачественной легированной стали с твердосплавными вставками премиум-класса.
Тип подключения: Совместимость со стандартной системой BTA
Система подачи СОЖ: предназначена для сверления масляных отверстий BTA под высоким давлением.

Type70A BTA Solid Carbide Drill Head with Modular Design - Xunxian Industrial

Особенности и преимущества продукта

Модель Type70A производит революцию в сверлении глубоких отверстий большого диаметра благодаря инновационному модульному подходу:

Модульная система лезвий: сменные твердосплавные лезвия и направляющие планки позволяют заменять отдельные компоненты вместо замены всей головки, что значительно снижает затраты на техническое обслуживание и время простоя.
Полное производство индивидуального диаметра: каждый тип 70A изготавливается в точном соответствии с вашими спецификациями диаметра (25–65 мм), что обеспечивает оптимальную производительность для вашего конкретного применения без каких-либо компромиссов.
Превосходные твердосплавные пластины: используются цельные твердосплавные режущие кромки премиум-класса, которые обеспечивают исключительную износостойкость и при необходимости могут индексироваться или заменяться.
Оптимизированная эвакуация стружки. Усовершенствованная геометрия канавок обеспечивает эффективный отвод стружки в системах BTA, что крайне важно при сверлении глубоких отверстий большого диаметра, когда объем стружки значителен.
Жесткая конструкция: корпус из прочной легированной стали обеспечивает устойчивость, необходимую для сверления отверстий большого диаметра, сводя к минимуму вибрацию и обеспечивая точность отверстий.
Экономичный срок службы: модульная конструкция продлевает эффективный срок службы инструмента практически на неопределенный срок, поскольку замену требуют только изношенные компоненты, а не весь узел.

Порядок установки и эксплуатации

Укажите требования: при заказе укажите точные требования к диаметру и сведения о применении.
Проверка компонентов: При получении проверьте все лезвия, направляющие планки и основной корпус на предмет повреждений при транспортировке.
Сборка: Установите твердосплавные лезвия и направляющие планки в основной корпус в соответствии с прилагаемой инструкцией по сборке.
Надежная сборка: при затягивании крепежных элементов используйте соответствующие значения крутящего момента, чтобы обеспечить надежный монтаж компонентов.
Монтаж на машине: Установите головку Type70A в сборе на бурильную трубу или держатель BTA, используя стандартные процедуры подключения.
Настройка параметров: обратитесь к нашим техническим рекомендациям, чтобы узнать рекомендуемую скорость, подачу и давление охлаждающей жидкости в зависимости от вашего диаметра и материала.
Эксплуатационный мониторинг: следите за производительностью и регулярно проверяйте отдельные компоненты на предмет износа.
Замена компонентов. Если определенные лезвия или планки изношены, замените только эти компоненты, а не всю головку.

Сценарии применения

Модель Type70A разработана для сложных задач сверления глубоких отверстий большого диаметра в различных отраслях:

Нефтяная и газовая промышленность: Бурение больших отверстий в утяжеленных бурильных трубах, блоках манифольдов и корпусах клапанов для морских и наземных применений.
Энергетическое оборудование: создание каналов для охлаждающей жидкости и монтажных отверстий в корпусах больших турбин, корпусах генераторов и теплообменниках.
Производство тяжелого машиностроения: сверление поворотных отверстий в стрелах экскаваторов, корпусах крупных подшипников и конструктивных элементах строительной техники.
Морское и судостроение: обработка подшипников гребного вала, отверстий в баллере руля направления и крупных компонентов гидравлической системы.
Горное оборудование: Производство крупных компонентов для буровых установок, дробилок и систем погрузочно-разгрузочных работ.
Изготовление промышленных форм: создание больших каналов охлаждения в литьевых формах для производства автомобилей и бытовой техники.

Преимущества для клиентов

Значительное снижение затрат. Модульная конструкция означает замену только изношенных компонентов (10–20 % стоимости инструмента) вместо всей головки (100 % стоимости инструмента), что со временем снижает расходы на инструмент до 80 %.
Минимизация времени простоя машины: заменяемые компоненты позволяют быстро заменять их во время планового технического обслуживания, обеспечивая бесперебойную работу производства.
Идеально подходит для применения: изготовление нестандартного диаметра обеспечивает оптимальную производительность для вашего конкретного применения, устраняя компромиссы, связанные с инструментами стандартного размера.
Улучшенное управление запасами: храните отдельные компоненты вместо целых головок, что снижает стоимость запасов и требования к пространству для хранения.
Стабильная производительность: свежие режущие кромки всегда доступны благодаря замене компонентов, что обеспечивает постоянное качество отверстий на протяжении всего срока службы инструмента.
Инвестиции на будущее: основной корпус можно использовать повторно в течение неограниченного времени с новыми насадками для сверл для глубоких отверстий , что защищает ваши капиталовложения в оснастку.

Сертификаты и соответствие

Все сверлильные головки Xunxian Industrial BTA , включая серию Type70A, производятся в соответствии со строгими протоколами контроля качества. Наши материалы соответствуют международным стандартам, а наши производственные процессы обеспечивают постоянную точность размеров и надежность работы. По запросу мы можем предоставить сертификаты материалов и отчеты об инспекциях.

Параметры настройки

Модель Type70A по своей сути настраиваема, доступны следующие дополнительные опции:

Точная спецификация диаметра: Любой диаметр от 25,00 мм до 65,00 мм с шагом 0,01 мм.
Специальные марки карбидов: различные составы карбидов, оптимизированные для конкретных материалов (нержавеющая сталь, жаропрочные сплавы и т. д.).
Покрытия: усовершенствованные PVD-покрытия (TiAlN, AlCrN и т. д.) для повышения износостойкости абразивных материалов.
Специальная геометрия: модифицированная подготовка режущей кромки или конструкция стружколома для особых требований к стружкодроблению.
Комплекты компонентов: предварительно упакованные наборы сменных лезвий и направляющих полос для удобного управления запасами.

Производственный процесс и гарантия качества

Каждая буровая головка Type70A проходит тщательное изготовление:

Анализ заказа: рассмотрение вашего конкретного диаметра и требований нашей командой инженеров.
Выбор материала: легированная сталь премиум-класса для корпуса и сертифицированный твердый сплав для вставок.
Прецизионная обработка корпуса: обработка основного корпуса на станке с ЧПУ в соответствии с точными спецификациями с точными местами установки вставок.
Производство твердосплавных вставок: прецизионное шлифование твердосплавных лезвий и направляющих полос до жестких допусков.
Сборка и установка компонентов: проверьте сборку всех компонентов, чтобы убедиться в их идеальной подгонке и выравнивании.
Комплексная проверка: каждый компонент и конечная сборка проверяются на предмет размеров, качества поверхности и геометрической точности.
Проверка производительности: выбранные устройства тестируются в реальных условиях бурения для проверки производительности перед отправкой.

Отзывы клиентов

«Модульная конструкция станка Type70A изменила нашу экономику бурения больших отверстий. Теперь мы имеем на складе лишь несколько корпусов и заменяем пластины по мере необходимости. Наши затраты на оснастку для диаметров более 30 мм снизились на 65%». - Производство тяжелой промышленности, США

«Способность компании Xunxian производить продукцию точно по требуемому диаметру (42,17 мм) избавила нас от дорогостоящих обходных решений. Модель Type70A безупречно работает при производстве корпусов наших турбин». - Компоненты PowerGen, Германия

«В качестве запасной части инструмента BTA система Type70A является революционной. Теперь мы можем обслуживать наши большие сверла BTA с минимальными простоями и затратами». - Precision Machining Solutions, Италия

Часто задаваемые вопросы (FAQ)

Вопрос: Как модульная конструкция Type70A позволяет сэкономить деньги по сравнению со сплошными головками?
О: Вместо замены всей буровой головки (стоимостью 100%) вы заменяете только изношенные лезвия или направляющие планки (обычно 10-20% от общей стоимости). Это снижает долгосрочные затраты на оснастку на 80% и более, одновременно продлевая срок службы основного корпуса на неопределенный срок.
Вопрос: Каковы сроки выполнения заказов нестандартного диаметра?
О: Доставка стандартных диаметров (с шагом 5 мм) осуществляется через 2–3 недели. Проектирование и изготовление полностью нестандартных диаметров занимает 4–5 недель. Возможно предоставление срочной услуги.
Вопрос: Можем ли мы заказать сменные компоненты отдельно?
О: Да, все компоненты доступны отдельно. Мы рекомендуем иметь небольшой запас лезвий и направляющих планок, чтобы свести к минимуму время простоя при необходимости замены.
Вопрос: Каков допуск на диаметр для индивидуальных заказов?
О: Обычно мы придерживаемся диаметров ±0,02 мм для размеров до 40 мм и ±0,03 мм для размеров 40–65 мм. Более жесткие допуски могут обсуждаться для конкретных применений.
Вопрос: Требуется ли специальное обучение для сборки и обслуживания Type70A?
О: Достаточно базовых механических навыков. Мы предоставляем подробные руководства по сборке с указанием моментов затяжки. Для первоначальной настройки наша служба технической поддержки предоставит вам рекомендации.
Вопрос: Сколько раз можно заменять лезвия и направляющие на одном корпусе Type70A?
О: Корпус рассчитан на практически неограниченное количество замен компонентов при условии, что монтажные поверхности остаются неповрежденными. При правильном уходе кузов Type70A может прослужить долгие годы непрерывной эксплуатации.
Вопрос: Предлагаете ли вы разные марки твердого сплава для разных материалов?
О: Да, мы предлагаем несколько вариантов твердосплавных подложек и покрытий, оптимизированных для конкретных групп материалов, от алюминия до жаропрочных сплавов. Проконсультируйтесь с нашей технической командой для получения рекомендаций.
