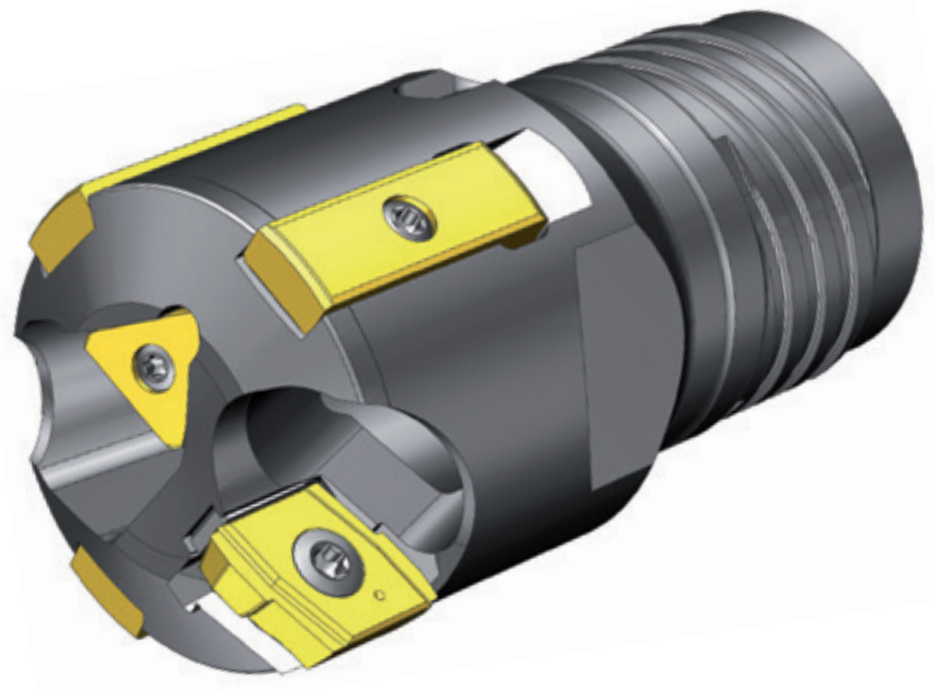

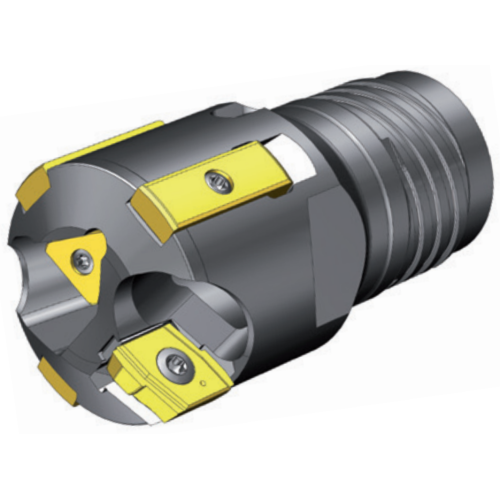

Сверлильная головка Type64 BTA: регулируемый диаметр с системой прокладок

Обзор продукта

Сверлильная головка Type64 BTA — это революционное решение для глубокого сверления большого диаметра, разработанное для максимальной гибкости и экономической эффективности. Этот инновационный инструмент имеет уникальную модульную конструкцию со сменными твердосплавными лезвиями и направляющими полосами и оснащен прецизионной системой прокладок, позволяющей регулировать диаметр в диапазоне 28,71–74,99 мм. Это устраняет необходимость в нескольких инструментах фиксированного диаметра, обеспечивая беспрецедентную универсальность для производителей, сталкивающихся с различными требованиями проекта.

Модель Type64, являющаяся частью нашей коллекции сверл премиум-класса BTA , сочетает в себе долговечность цельных твердосплавных сверлильных головок с регулируемыми функциями, что делает ее исключительной запасной частью инструмента BTA , которая адаптируется к вашим меняющимся производственным потребностям.

Технические характеристики

Модель: Твердая сверлильная головка Type64 BTA
Конструкция: Модульная со сменными компонентами.
Диапазон диаметров: 28,71–74,99 мм (регулируется с помощью системы прокладок)
Метод регулировки: Прецизионные прокладки для точной настройки диаметра.
Ключевые компоненты: сменные твердосплавные лезвия и направляющие планки.
Конструкция: Корпус из высокопрочной легированной стали с твердосплавными вставками премиум-класса.
Совместимость: Стандартные буровые системы BTA
Требования к охлаждающей жидкости: масло под высоким давлением для удаления стружки BTA.

Type64 BTA Solid Carbide Drill Head - Adjustable Diameter Design - Xunxian Industrial

Особенности и преимущества продукта

Регулировка диаметра с помощью прокладок. В отличие от сверлильных головок фиксированного диаметра, Type64 позволяет точно изменять диаметр с помощью специальных прокладок, что позволяет одному инструменту охватывать широкий спектр применений.
Модульная система компонентов. Сменные лезвия и направляющие планки позволяют целенаправленно заменять изношенные детали, сокращая затраты на техническое обслуживание до 80 % по сравнению с заменой цельных цельных головок.
Расширенный диапазон применения: благодаря возможности регулировки в диапазоне почти 50 мм одна головка Type64 заменяет несколько обычных инструментов.
Превосходные характеристики твердого сплава: режущие кромки из твердого сплава премиум-класса обеспечивают исключительную износостойкость и эффективность резки сложных материалов.
Оптимизированный поток стружки. Усовершенствованная геометрия лезвий и направляющих полос облегчает эффективный отвод стружки при сверлении BTA.
Прочная конструкция: корпус из прочной легированной стали обеспечивает устойчивость при сверлении отверстий большого диаметра, сводя к минимуму вибрацию и обеспечивая точность отверстий.
Возможность быстрой замены: модульная конструкция позволяет быстро заменять компоненты, сводя к минимуму время простоя машины во время технического обслуживания.

Процесс настройки и эксплуатации

Определите требуемый диаметр: Определите точный диаметр отверстия, необходимый для вашего применения, в пределах регулируемого диапазона.
Выберите подходящие прокладки. Выбирайте прокладки определенной толщины в соответствии с предоставленным руководством по регулировке диаметра.
Очистите все компоненты. Перед сборкой убедитесь, что на лезвиях, направляющих полосах, прокладках и корпусе нет мусора.
Сборка с прокладками. Установите выбранные прокладки между компонентами, как указано, для достижения желаемого диаметра.
Закрепите компоненты: затяните все крепежные детали с указанным моментом затяжки, используя калиброванные инструменты.
Проверка диаметра: Измерьте диаметр собранного инструмента с помощью прецизионных инструментов, чтобы подтвердить технические характеристики.
Установка на машину: Установите отрегулированную головку Type64 на систему сверления BTA, используя стандартные процедуры.
Установите параметры резания: отрегулируйте скорость, подачу и давление СОЖ в зависимости от настройки диаметра и материала.
Мониторинг производительности: наблюдайте за работой инструмента и при необходимости отрегулируйте прокладки с учетом будущих изменений диаметра.

Сценарии применения

Регулируемый диаметр Type64 делает его идеальным для отраслей с различными требованиями к размеру отверстий:

Производство тяжелого оборудования: сверление отверстий различного диаметра в компонентах строительной, горнодобывающей и сельскохозяйственной техники.
Проекты в энергетическом секторе: Создание дыр в компонентах ветряных турбин, деталях генераторов и оборудовании для передачи электроэнергии.
Судостроение и морское судостроение: обработка гребных валов, баллеров руля и компонентов морских платформ.
Промышленное оборудование: производство больших роликов, цилиндров и корпусов подшипников различного диаметра.
Мастерские и производители: выполнение разнообразных проектов с различными требованиями к диаметру без дополнительных инвестиций в инструмент.
Компоненты инфраструктуры: Производство крупномасштабных конструктивных элементов для мостов, башен и промышленных объектов.

Преимущества для клиентов

Значительная экономия средств: один регулируемый инструмент заменяет несколько головок фиксированного диаметра, что сокращает инвестиции в инструмент на 60–80%.
Снижение расходов на техническое обслуживание. Замену требуют только изношенные компоненты (лезвия/полоски), а не весь узел, что существенно снижает затраты на техническое обслуживание.
Повышенная эксплуатационная гибкость: быстрая адаптация к различным требованиям к диаметру, не дожидаясь заказа специализированных инструментов.
Минимизация времени простоя производства: регулировку диаметра можно производить во время планового технического обслуживания, что обеспечивает бесперебойность производства.
Точное управление: система прокладок обеспечивает точную регулировку диаметра в соответствии с жесткими требованиями по допускам.
Упрощенное управление запасами: храните меньше инструментов и компонентов, сокращая складское пространство и капитал, связанный с запасами.
Долгосрочная защита инвестиций: основной корпус можно использовать повторно с новыми компонентами в течение неограниченного времени, что позволяет максимизировать инвестиции в инструменты.

Сертификаты и соответствие

Вся продукция Xunxian Industrial BTA, включая сверлильную головку Type64, производится под строгими системами контроля качества. Наши материалы соответствуют международным стандартам для инструментальных сталей и твердосплавных композиций. Мы поддерживаем полную отслеживаемость и документацию для всех компонентов, обеспечивая стабильное качество и производительность.

Параметры настройки

Специальные комплекты прокладок: индивидуальные комбинации толщины для определенных приращений диаметра, выходящие за рамки стандартных предложений.
Пластины для конкретного материала: альтернативные сорта твердого сплава или усовершенствованные покрытия, оптимизированные для конкретных материалов заготовки.
Компоненты расширенного диапазона: модифицированные лезвия и направляющие для диаметров, немного превышающих стандартный диапазон.
Нестандартная геометрия: специальные конструкции стружколомов или подготовка кромок для работы с уникальными материалами.
Полные комплекты компонентов: предварительно упакованные сменные комплекты для стандартных настроек диаметра.

Производственный процесс и гарантия качества

Выбор материала: Сертифицированная легированная сталь и твердый сплав премиум-класса от проверенных поставщиков с полной отслеживаемостью.
Прецизионная обработка: обработка деталей корпуса на станках с ЧПУ и прецизионное шлифование твердосплавных пластин.
Производство прокладок: Прецизионное производство регулировочных прокладок с контролируемыми допусками по толщине.
Тестовая сборка: компоненты тестируются для проверки соответствия, функционирования и диапазона регулировки.
Проверка размеров: комплексное измерение всех критических размеров при различных настройках диаметра.
Испытание производительности: образцы моделей подвергаются имитационным испытаниям на бурение для проверки производительности во всем регулируемом диапазоне.
Заключительная проверка: каждая готовая единица проходит окончательную проверку качества перед упаковкой и документацией.

Отзывы клиентов

«Система регулируемого диаметра станка Type64 преобразила наши операции по сверлению больших отверстий. Мы сократили запасы инструментов на 75%, сохранив при этом полную гибкость для различных требований проекта». - Heavy Machinery Solutions, США

«Будучи мастерской, занимающейся разнообразными проектами, Type64 стал нашим самым ценным буровым активом. Возможность регулировки диаметра означает, что мы можем быстрее реагировать на потребности клиентов без дополнительных затрат на инструменты». - Группа прецизионного производства, Германия

«Эти насадки для сверл для глубоких отверстий значительно сократили наши затраты на техническое обслуживание. Мы заменяем только изношенные компоненты, а не целые головки, а система прокладок позволяет быстро и точно менять диаметр». - Industrial Components Inc., Италия

Часто задаваемые вопросы (FAQ)

Вопрос: Насколько точна система регулировки прокладок?
О: Наши прецизионные прокладки обеспечивают точность регулировки диаметра в пределах ±0,02 мм при правильной установке в соответствии с нашими рекомендациями.
Вопрос: Какие интервалы технического обслуживания рекомендуются?
О: Осматривайте режущие кромки каждые 8–10 часов работы. Прокладки следует заменять при каждой замене компонентов, чтобы обеспечить оптимальную точность диаметра.
Вопрос: Могу ли я использовать одни и те же прокладки несколько раз?
О: Мы рекомендуем использовать новые прокладки для каждой регулировки диаметра, чтобы обеспечить оптимальную производительность и точность, поскольку прокладки могут сжиматься при использовании.
Вопрос: Каков типичный срок поставки запасных компонентов?
О: Стандартные сменные компоненты будут отправлены в течение 1–2 недель. Изготовление нестандартных компонентов может занять 3-4 недели.
Вопрос: Требуется ли специальная подготовка для регулировки диаметра?
О: Достаточно базовых механических навыков. Мы предоставляем подробные руководства по настройке, а наша техническая команда готова оказать поддержку во время первоначального внедрения.
Вопрос: Чем Type64 отличается от запасных частей для инструментов BTA фиксированного диаметра?
Ответ: Type64 обеспечивает большую гибкость и экономическую эффективность с течением времени. Хотя первоначальные инвестиции могут быть немного выше, возможность охватывать станки разных диаметров и заменять только изношенные компоненты приводит к значительному снижению совокупной стоимости владения.
Вопрос: Можно ли использовать Type64 для сверления как сквозных, так и глухих отверстий?
О: Да, Type64 подходит для обоих применений в пределах своего диапазона диаметров. Всегда обращайтесь к нашим техническим рекомендациям для получения рекомендаций по конкретным параметрам в зависимости от вашего применения.
