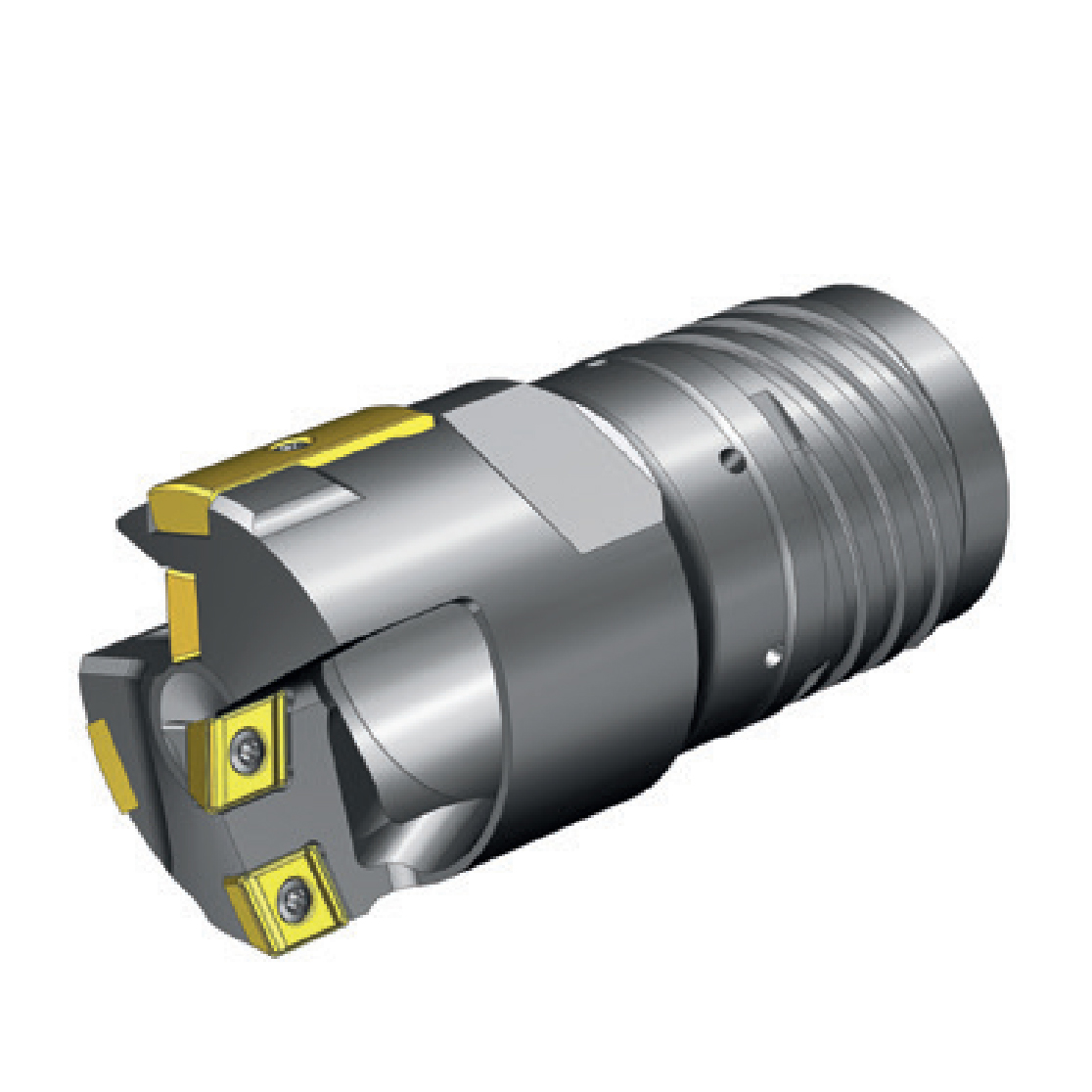

Сверлильная головка Type70E для эжекторной системы: нестандартный диаметр и модульная конструкция

Обзор продукта

Сверлильная головка Type70E для эжекторной системы предназначена для прецизионного сверления глубоких отверстий большого диаметра и имеет усовершенствованную модульную конструкцию со сменными твердосплавными лезвиями и направляющими. Примечательно, что каждое устройство изготавливается по индивидуальному заказу в соответствии с вашими точными спецификациями диаметра в диапазоне 25,00–65,00 мм, что обеспечивает оптимальную производительность и пригодность для специализированных применений. Такой индивидуальный подход гарантирует, что каждая буровая головка будет соответствовать точным требованиям вашего проекта и оборудования.

Модель Type70E, являющаяся премиальным предложением в нашей серии эжекторных сверлильных головок , демонстрирует долговечность и производительность твердосплавных эжекторных инструментов , обеспечивая экономичное и высокопроизводительное решение для сложных операций промышленного бурения.

Технические характеристики

Модель продукта: Цельная сверлильная головка Type70E (эжекторная система)
Тип инструмента: Модульная эжекторная сверлильная головка со сменными компонентами.
Диапазон диаметров: 25,00–65,00 мм (изготавливается по индивидуальному заказу)
Ключевая особенность: сменные твердосплавные лезвия и направляющие планки.
Производство: каждая единица продукции изготавливается в точном соответствии с требованиями заказчика по диаметру.
Конструкция: Корпус из высокопрочной легированной стали с твердосплавными вставками премиум-класса.
Совместимость системы: Однотрубные эжекторные буровые системы
Эвакуация стружки: оптимизированная геометрия для эффективного удаления стружки через внутреннюю трубку.

Type70E Solid Carbide Drill Head for Ejector Systems - Custom Manufactured Diameter - Xunxian Industrial

Особенности и преимущества продукта

Производство нестандартного диаметра: каждая сверлильная головка Type70E точно спроектирована в соответствии с вашими спецификациями диаметра, обеспечивая идеальную посадку и оптимальную производительность для вашего конкретного применения без каких-либо компромиссов.
Модульная система компонентов: сменные твердосплавные лезвия и направляющие обеспечивают экономичное обслуживание — в замене нуждаются только изношенные компоненты, что снижает долгосрочные затраты на 70–80 % по сравнению с заменой цельной головки.
Оптимизированная производительность эжектора: специально разработана для однотрубных эжекторных систем, имеет геометрию, обеспечивающую максимальную эффективность эвакуации стружки и поток СОЖ для стабильного и высококачественного сверления.
Твердосплавные пластины премиум-класса: режущие кромки из высококачественного твердого сплава обеспечивают превосходную износостойкость и долговечность даже при обработке сложных материалов, таких как легированные стали и чугуны.
Жесткая конструкция: прочный корпус из легированной стали обеспечивает минимальную вибрацию и прогиб во время сверления, что крайне важно для поддержания прямолинейности отверстия и качества поверхности при обработке глубоких отверстий.
Идеально подходит для применения: изготовление по индивидуальному заказу устраняет компромиссы в производительности, часто связанные с использованием стандартных инструментов ближайшего размера, обеспечивая точное соответствие диаметра вашим чертежам.
Превосходный контроль стружки: специальная геометрия канавок и направляющих способствует равномерному образованию стружки и плавному ее удалению через внутреннюю трубку эжекторной системы.

Порядок установки и эксплуатации

Укажите требования: при заказе укажите точный диаметр и сведения о применении, чтобы гарантировать, что изготовление по индивидуальному заказу соответствует вашим потребностям.
Проверка перед использованием: при получении проверьте нестандартный диаметр и осмотрите все компоненты на предмет повреждений при транспортировке.
Проверка совместимости системы. Убедитесь, что Type70E совместим с вашей моделью и держателем системы эжекторного сверления.
Сборка компонентов: Установите сменные лезвия и направляющие в основной корпус в соответствии с предоставленными инструкциями.
Надежное крепление: затяните все крепежные детали с указанным моментом затяжки, используя калиброванные инструменты.
Проверка диаметра: используйте прецизионное измерительное оборудование, чтобы убедиться, что нестандартный диаметр соответствует спецификациям вашего заказа.
Установка инструмента: Установите собранную головку Type70E на держатель выталкивающего сверла, следуя рекомендациям производителя.
Подключение системы подачи СОЖ: Обеспечьте правильную подачу СОЖ под высоким давлением для эффективной эвакуации стружки и охлаждения.
Настройка параметров: настройте скорость, подачу и давление охлаждающей жидкости в зависимости от вашего конкретного диаметра и материала.
Тестирование и производство. Проведите пробный запуск, затем начните производство, отслеживая производительность инструмента и поток стружки.

Сценарии применения

Модель Type70E нестандартного диаметра идеально подходит для прецизионного эжекторного бурения большого диаметра в различных отраслях:

Энергетика и производство электроэнергии: сверление точных отверстий в компонентах турбин, валах генераторов и трубках теплообменников, где точный диаметр имеет решающее значение.
Производство тяжелого машиностроения: создание отверстий большого диаметра в компонентах строительного и горнодобывающего оборудования, таких как шарнирные пальцы, корпуса подшипников и элементы конструкции.
Производство гидравлического оборудования: производство больших гидравлических цилиндров, блоков клапанов и корпусов насосов, требующих определенных размеров отверстий.
Судостроение и судостроение: сверление подшипников гребного вала, отверстий для руля направления и других крупных морских компонентов.
Изготовление промышленных форм: создание больших охлаждающих каналов в формах для литья пластмасс под давлением и для производства автомобилей и бытовой техники.
Изготовление компонентов аэрокосмической отрасли: прецизионное сверление крупных конструктивных компонентов, деталей шасси и опор двигателя.

Преимущества для клиентов

Идеальное соответствие диаметра: изготовление по индивидуальному заказу гарантирует, что инструмент точно соответствует вашим требованиям к чертежу, исключая наложение допусков и доработку.
Значительная экономия средств. Модульная конструкция позволяет заменять только изношенные лезвия и направляющие (обычно 15–25 % стоимости инструмента), а не всю головку.
Повышенная эффективность процесса: точное соответствие диаметров сокращает время наладки и повышает точность изготовления первой детали, повышая общую эффективность оборудования.
Сокращение инвестиций в инвентарь: заказывайте только то, что вам нужно, и тогда, когда вам это нужно, сводя к минимуму капитал, связанный с запасами инструментов.
Превосходное качество отверстий. Специально подобранные инструменты позволяют получать отверстия с превосходной точностью размеров, прямолинейностью и чистотой поверхности.
Увеличенный срок службы инструмента: основной корпус можно использовать неограниченное количество раз с новыми компонентами, что максимизирует отдачу от инвестиций в инструмент.
Производительность, оптимизированная для конкретного применения. Инструменты, изготовленные для вашего конкретного применения, обеспечивают более высокую производительность, чем адаптированные стандартные инструменты.

Сертификаты и соответствие

Все детали систем промышленного струйного бурения Xunxian производятся в соответствии со строгими протоколами управления качеством. Наш индивидуальный производственный процесс включает полную документацию и отслеживание всех материалов и процессов, обеспечивая стабильное качество и соответствие международным стандартам для прецизионных режущих инструментов.

Параметры настройки

Модель Type70E по своей сути настраиваема, доступны дополнительные опции:

Точные характеристики диаметра: Любой диаметр от 25,00 до 65,00 мм, обычно с шагом 0,01 мм.
Специальные марки карбидов: различные составы карбидов, оптимизированные для конкретных материалов (нержавеющая сталь, жаропрочные сплавы и т. д.).
Усовершенствованные покрытия: PVD-покрытия (TiAlN, AlCrN и т. д.) для повышения износостойкости абразивных материалов.
Специальная геометрия: модифицированная подготовка режущей кромки или конструкция стружколома для особых задач контроля стружки.
Комплекты компонентов: предварительно упакованные наборы сменных лезвий и направляющих для вашего конкретного диаметра.
Программы оптовых заказов: оптовые цены и плановое производство для производственных сред с постоянными требованиями к диаметру.

Производственный процесс и гарантия качества

Анализ заказа и инженерная проверка: наша команда инженеров анализирует ваши спецификации, чтобы обеспечить технологичность и оптимальную конструкцию.
Выбор материала: Сертифицированная легированная сталь и твердосплавные материалы премиум-класса выбираются в соответствии с требованиями вашего применения.
Производство прецизионных компонентов: механическая обработка и шлифование на станках с ЧПУ позволяют производить компоненты точно по вашему диаметру.
Установка и сборка компонентов: компоненты проходят тестовую установку, чтобы гарантировать идеальную сборку и функционирование.
Проверка размеров: Комплексное измерение всех критических размеров с использованием прецизионного оборудования.
Проверка рабочих характеристик. Выборочные испытания могут проводиться на основании требований заказа для проверки рабочих характеристик.
Окончательная проверка качества: перед выпуском каждая нестандартная единица проходит окончательную проверку на соответствие вашим спецификациям.
Документация и сертификация: Полный пакет документации предоставляется с каждым индивидуальным заказом.

Отзывы клиентов

«Возможность использования нестандартного диаметра модели Type70E идеально удовлетворила наши особые требования к диаметру отверстия 42,5 мм. Подгонка была точной, а модульная конструкция сэкономила нам тысячи долларов на долгосрочных затратах на оснастку». - Производители тяжелого оборудования, США

«Заказ насадок для эжекторов с глубокими отверстиями нестандартного диаметра у компании Xunxian упростил производство компонентов турбин. Точность не имеет себе равных, а замена компонентов позволяет снизить наши эксплуатационные расходы». - Инженерные системы энергетики, Германия

«При производстве крупных гидравлических цилиндров мы полагаемся на специальные головки Xunxian Type70E. Точное соответствие диаметра исключает операции хонингования, что экономит нам значительное время и затраты на деталь». - Fluid Power Solutions, Италия

Часто задаваемые вопросы (FAQ)

Вопрос: Каковы сроки выполнения заказов нестандартного диаметра?
О: Обычно время выполнения заказа составляет 4-6 недель с момента подтверждения заказа, в зависимости от спецификаций и текущего графика производства. Для срочных потребностей могут быть доступны срочные варианты.
Вопрос: Какой допуск на диаметр вы можете поддерживать при выполнении индивидуальных заказов?
О: Обычно мы придерживаемся диаметров ±0,02 мм для размеров до 40 мм и ±0,03 мм для размеров 40–65 мм. Более жесткие допуски могут обсуждаться для конкретных применений.
Вопрос: Существует ли минимальный объем заказа для нестандартных диаметров?
О: Мы принимаем единичные заказы нестандартных диаметров, однако оптовые цены применяются для количества от 3 и более одинаковых единиц.
Вопрос: Как изготовление по индивидуальному заказу влияет на замену компонентов?
О: Сменные лезвия и направляющие изготавливаются в соответствии с вашим индивидуальным диаметром, что обеспечивает идеальную посадку и производительность, когда компоненты требуют замены.
Вопрос: Можем ли мы заказать запасные компоненты без повторного заказа всей головки?
О: Да, сменные лезвия и направляющие доступны отдельно. Мы рекомендуем иметь небольшой запас расходных компонентов, чтобы свести к минимуму время простоя.
Вопрос: Чем Type70E отличается от эжекторных головок регулируемого диаметра?
Ответ: Type70E обеспечивает превосходную точность и жесткость при работе с фиксированным диаметром, а регулируемые головки обеспечивают гибкость при работе с различными диаметрами. Выбирайте в зависимости от того, нужна ли вам постоянная точность (Тип 70E) или гибкость диаметра (регулируемые модели).
Вопрос: Какая информация вам нужна для индивидуального производства?
О: Нам нужен точный диаметр, сведения о применении, материал, из которого сверлят, и любые особые требования. Наша команда инженеров свяжется с вами, если потребуется дополнительная информация.
